ABB伺服在臥式漆包機成功案例
漆包機背景介紹
（1）用途：在導體（銅或鋁）表面涂上一層絕緣材料，在導體上形成一層絕緣層的專用設備。
（2）應用行業：家電、電力、儀器儀表、汽車等。
（3）傳統漆包機的問題：包漆不均勻、耗時長、產品質量較差
（4）本方案優勢：包漆均勻，縮短生產周期，提高了產品質量，自動化水平高

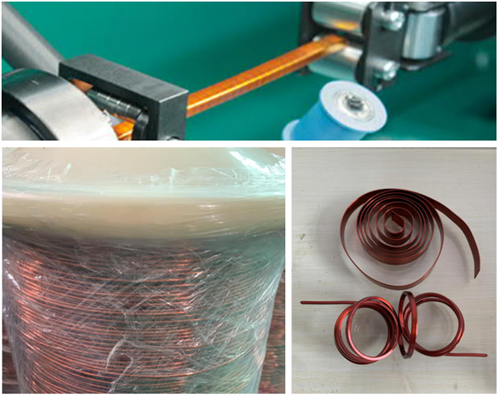

.png)

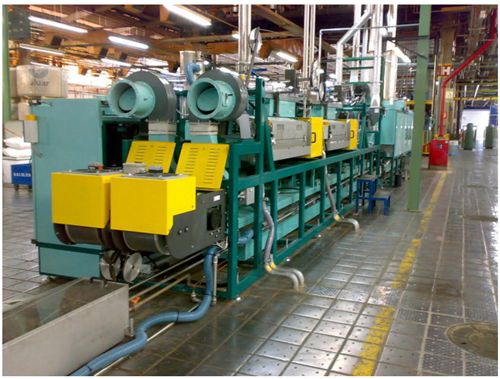

臥式漆包機設備簡介
臥式漆包機是一種漆包線生產專用設備
工藝流程：放線-軟化-涂漆-烘培-收線
漆包線的許多性能指標都與軟化工序有非常大的關系，比如，表面質量、伸長率、抗拉強度、漆膜附著力、針孔等。
.png)
漆包線收線原理
（1）漆包機排線軸：控制移動平臺左右移動保證排線均勻
（2）收線軸：采用變頻張力控制功能進行PID運算，張力可在操作面板上設置
（3）普通金屬線纜在經過軟化、涂漆、烘干之后進入收線設備完成整個漆包工作
（4）通常會采用多層涂漆工藝，以保證涂漆均勻

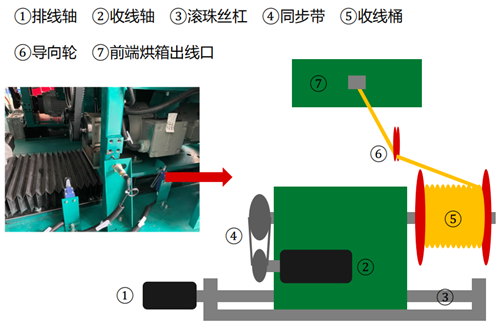

漆包線收線部分工藝
.png)
ABB收線系統架構及說明
系統說明
（1）系統采用Siemens PLC作為主控，通過Profinet總線控制ABB伺服和變頻器
（2）2個Motiflex e180控制排線軸左右排線，2個ACS880變頻器控制收線，1 個ACS380變頻器控制牽引
（3）系統配置
控制器：西門子 Siemens S7-1500
通訊總線：Profinet IO
伺服驅動：Motiflex e180*2
伺服電機：SDM motor*2
變頻器：ACS380*1 、ACS880*2
變頻電機：普通電機*3

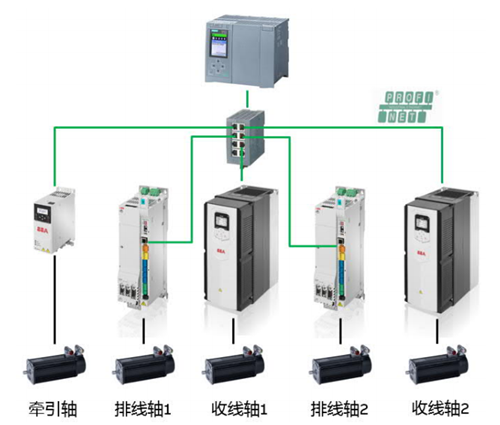

系統框圖
.png)
ABB系統特點
ABB控制系統特點
（1）ABB伺服產品的開放和兼容性，可搭配不同版本的西門子博途軟件進行開發
（2）快速穩定的通訊，通過標準的Profinet IO總線控制伺服
（3）豐富的開發庫，PLCopen風格功能塊使得開發更為便捷
（4）完善的控制程序，伺服內部GDI控制程序可供客戶自行擴展功能，更加開放互聯
（5）完善的診斷功能，方便客戶排查故障

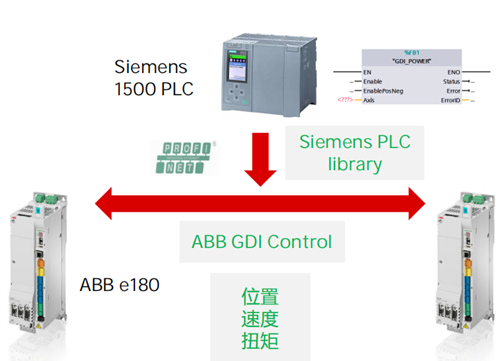

伺服控制方式
.png)
