ABB伺服電機定子高速繞線機解決方案

文章出處：ABB變頻器網絡責任編輯：ABB變頻器作者：ABB變頻器人氣：-發表時間：2019-12-17 10:31:00

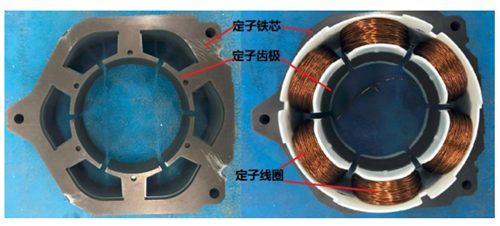

制冷壓縮機電機定子繞線機

（1）壓縮機市場需求量非常大

（2）每個制冷壓縮機內都有一個電機

（3）電機繞線效率決定了壓縮機生產效率

（4）對控制系統的實時性和控制精度都提出了很高的要求

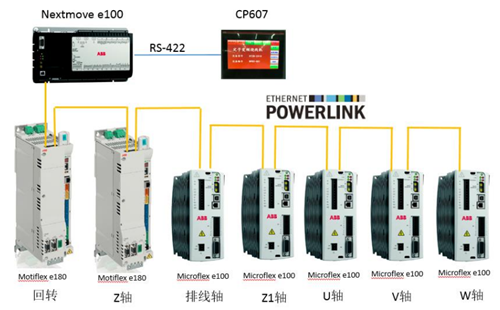

方案介紹

（1）控制器：NextMove e100

（2）觸摸屏：CP607

（3）伺服：Motiflex e180*2 ? Microflex e100

（4）伺服電機：eSM 系列伺服電機

（5）通訊總線：Ethernet Powerlink

動作說明

（1）Z軸帶動繞線做上下運動

（2）回轉軸拖動工件左右60度旋轉

（3）排線軸在工作過程中實時排線

（4）Z軸與回轉軸高速動作，無縫切換，保證工作效率

（5）其他軸為輔助軸

（6）通過觸摸屏進行人機交互

技術要求

（1）單匝繞線時間：210ms。

（2）2分鐘內完成一個250匝的定子生產。

（3）排線整齊美觀。

工作原理

（1）Z軸帶動繞線上下運動，完成工序1和工序3

（2）工序1,3各用時約60ms

（3）回轉軸帶動工件旋轉，完成工序2和工序4

（4）工序2,4各用時約45ms

（5）工序1,2,3,4完成一個單匝繞線循環

（6）排線軸在工作過程中，實時排線，使繞線效果整齊美觀

方案特點

（1）ABB系統決方案

（2）基于實時工業以太網Powerlink, 總線周期1ms

（3）定制化服務

（4）充分利用伺服的內置IO，無需另配PLC及IO模塊，方案成本低

下一篇：東莞ABB變頻器代理商證書上一篇： ABB伺服自動分枕平臺成功案例

此文關鍵字：ABB伺服高速繞線機伺服
