ABB伺服單晶硅切割機成功案例

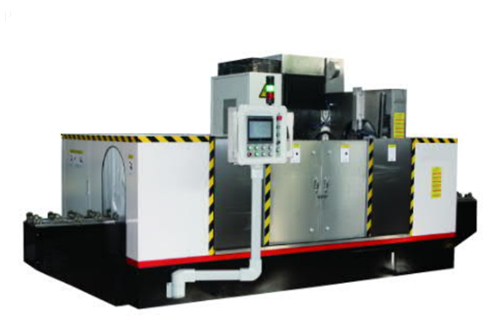

單晶硅切割機簡介
工藝流程：
由于單晶硅的硬度極高，需要切割金剛線的線速度高于35m/s, 在持續進給中根據切割接觸面積修改進給速度，以保證切割面的光潔度、防止切割金剛線斷裂。
特點：
（1）新的工藝中使用‘鋸’式金剛線，減少了切割金剛線的消耗、降低成本。
（2）高速切割線速度及進給工藝的改進，提高了切割效率。
（3）相比老式的收放卷式的設備，切割面光潔度更高。
ABB解決方案及說明

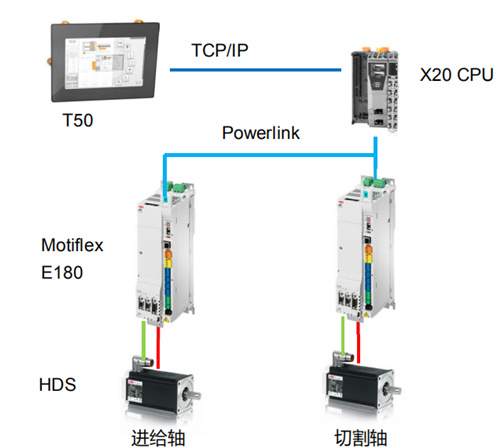

系統框圖
.png)
產品型號
HMI：貝加萊 Power Panel T50
PLC：貝加萊,X20,CP0484
伺服驅動: E180*2,三相380V AC輸入
MFE180-04AN-016A-4+L518
MFE180-04AN-024A-4+L518
伺服電機：HDS*2
HDS100C-0413AD4KBS，抱閘
HDS100C-0619ASKNN
ABB解決方案特點
（1）可連接多種編碼器協議的伺服電機，此次選用Hiperface協議的機械式編碼器和SmartABS編碼器。
（2）伺服驅動器的E1/E2接口支持Powerlink協議，可與B&R PLC實時通訊。
（3）可編程存儲卡，用于參數保存與復制，更換驅動器時，只需把原來的存儲卡插上即可運行。
.png)

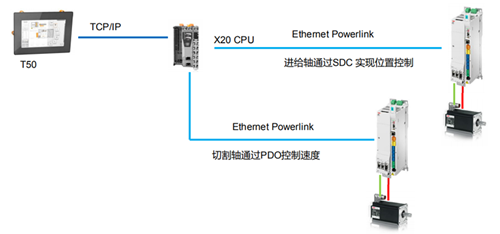

SDC及PDO控制
.png)
SDC和PDO控制
（1）位置控制通過SDC實現。
（2）速度控制通過PDO映射。
（3）可根據需求添加修改PDO對象。
（4）代碼化編程，功能集成度高，易于定制化開發。

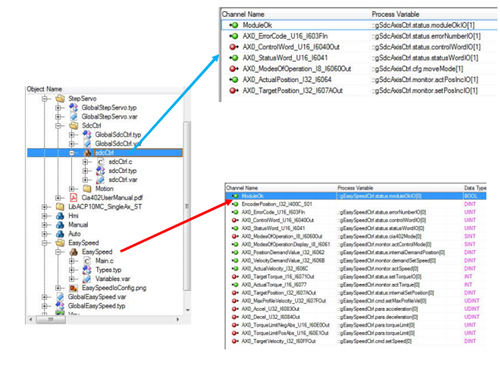

功能塊
.png)

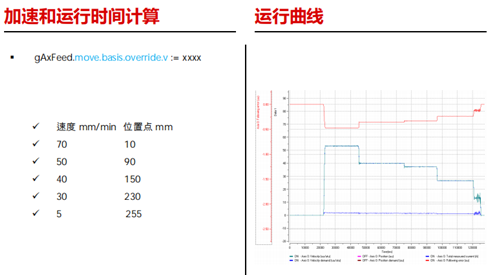

進給過程中實時修改切割速度
（1）根據單晶硅切割的工藝要求，需要在進給切割的過程中實時修改切割速度
（2）客戶在HMI根據工藝要求和硅棒的直徑設定區域位置和速度對應關系。
（3）工藝參數修改，實時生效。
.png)
與競爭對手切割效果對比
.png)
