ABB直流傳動在5200噸超大型塔機上的成功應用
.png)

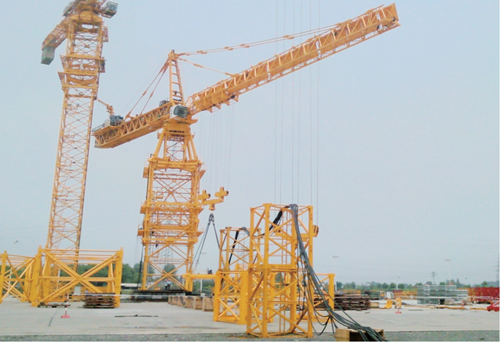

塔機上面空間有限，需要實現功率集成度高；要求啟動轉矩大，調速范圍寬（額定轉速435rpm，高轉速1305rpm）；要求傳動系統具有提升控制功能，保證設備運行可靠；調試簡單，易于維護。
在這種技術要求下，塔機的主提升機構的驅動控制采用ABB直流傳動DCS800+提升軟件。
系統配置
直流傳動系統采用2臺ABB DCS800-S02-0680-05控制2臺直流電機，兩臺直流電機同步控制。功率電纜三相交流輸入，模塊兩路直流輸出，C1D1接電機的電樞接線端子，F(xiàn)+、F-接電機的勵磁接線端子。DCS800嵌入提升軟件后，實現了提升的邏輯控制，如轉矩驗證、轉矩記憶、抱閘控制等功能。
.png)
DCS800產品特點如下：
（1）功率范圍寬20A…20000,但模塊結構大可達5200A
（2）供電電壓范圍230V…1200VAC
（3）自定義編程
（4）內置集成PLC（IEC-61131-3）功能，易于編程和調試
（5）結構緊湊，同等功率中具有高的功率/體積比
（6）硬件和軟件實現模塊化，易于擴展
提升軟件的特點如下：
（1）預置標準的提升功能塊
（2）易于安裝和調試，減少項目調試時間
（3）平滑的操作控制，減少設備損壞
（4）快速轉矩響應時間
（5）多種保護方式
因此，該傳動系統充分地利用了DCS800體積小、功率大、嵌入的提升軟件的強大功能。ABB DCS800不辱使命的完成了此項目的艱巨任務！
解決的方案
（1）ABB DCS800-S02-0680-05能夠?qū)崿F(xiàn)四象限運行，在重物下放的時間把回饋電網
（2）標準內置三相磁場單元保證了磁場電流的穩定，提高電機高速運行精度。內置嵌入的提升軟件存放于SD卡中，只要插入插槽，簡單操作激活程序即可實現提升控制
（3）外置的DeviceNet通訊適配器RDNA-01，插入SLOT1 激活后實現與PLC的通訊
好處
實踐表明，ABB直流傳動產品DCS800+提升軟件圓滿完成安徽馬鞍山長江大橋建設任務，該產品質量穩定，性能優越，易于調試和維護，值得客戶信賴。
