ABB塑殼斷路器 - Formula型號介紹

文章出處：ABB變頻器網絡責任編輯：ABB變頻器作者：ABB變頻器人氣：-發表時間：2020-01-16 09:18:00

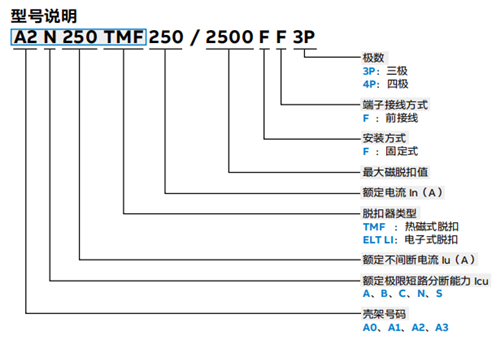

型號描述：

塑殼斷路器A2，額定極限短路分?jǐn)嗄芰镹，額定不間斷電流為250A，熱磁式脫扣不可調，額定電流為250A，大磁脫扣值為2500，三極，安裝方式為固定式，前接線端子。

A0、A1、A2和A3斷路器通常用于配電保護，可配熱磁不可調脫扣器TMF，熱脫扣用于過載保護，磁脫扣用于短路保護。

•熱保護（L）:門限值不可調I1=1x1In，反時限長延時脫扣曲線

•磁保護（I）:門限值不可調I3=10xIn，瞬時脫扣曲線

•4極斷路器中性線的電流為相電流的 100%

A1、A2、A3可配單磁脫扣器MF或ELT I（*A3 500A），用于建筑中的消防負載，如：各類風機、水泵、消防噴淋泵、消防應急照明、電梯等。

•磁保護（I）：門限值不可調I3=12xIn，瞬時脫扣曲線僅FORMULAA3配有電子脫扣器ELT LI，提供過載L和短路I保護功能：

•過載保護（L）：門限值不可調I1=630A，反時限長延時脫扣

•短路保護（I）：門限值不可調I3=6000A，瞬時脫扣

塑殼斷路器-Formula

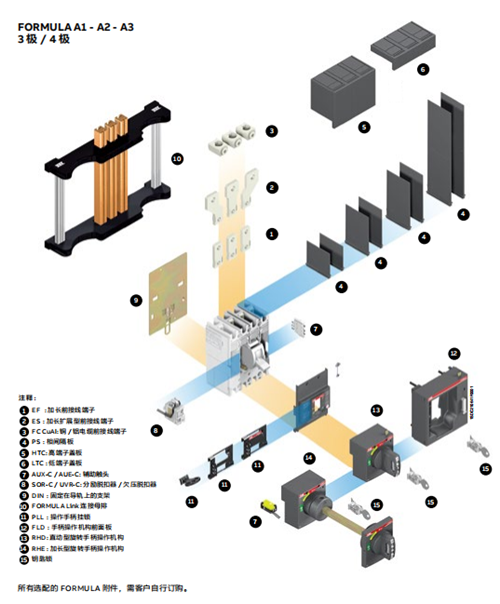

附件概覽

ABB塑殼斷路器-Formula技術數據一覽表

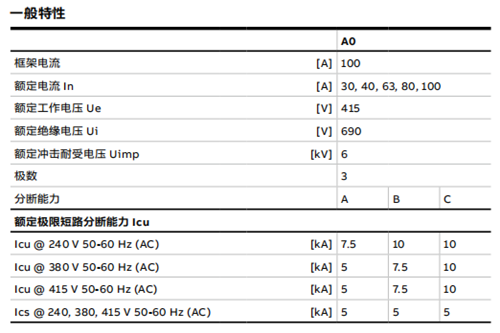

1、一般型

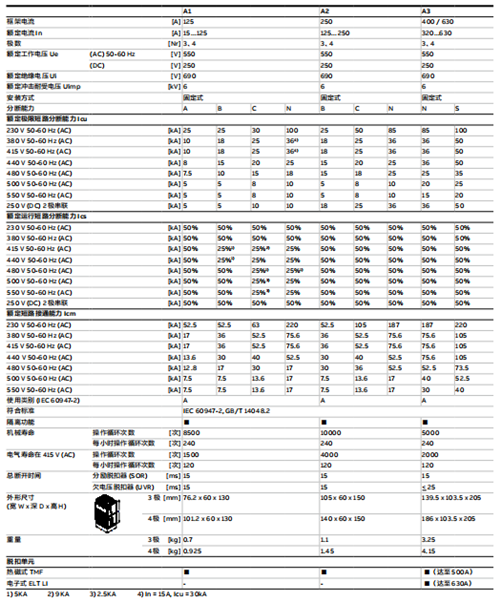

2、適用于配電型

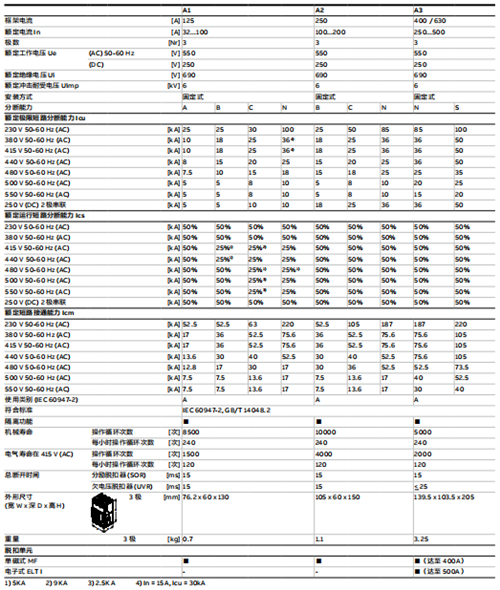

3、適用于消防負載型
