ABB低諧波變頻器在生產中的應用
ABB解決方案

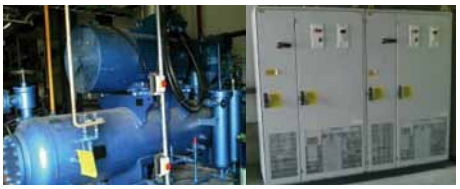

需要改造的設備為兩臺螺桿式制冷壓縮機，其中一臺壓縮機的制冷量為11800kW，配套電機為ABB變頻電機QABP355M2A，電機額定功率250kW，電機額定電流463A，電機額定轉速2980r/min，電機調速范圍290-3880r/min；另一臺壓縮機的制冷量為578kW，配套電機為ABB變頻電機QABP315M2A，電機額定功率132kW，電機額定電流234A，電機額定轉速2980r/ min，電機調速范圍290-4170r/min。
配套的變頻器選型為：
ACS800-37-0320-3+Q951+G300+H351+H353+K451+L505
ACS800-37-0210-3+Q951+G300+H351+H353+K451+L505。
變頻器采用通訊的控制方式，通過變頻器選裝的RDNA-01通訊適配器模塊和現場的ABB PLC進行通訊，接收總線發來的控制指令并返回運行信息。通過PLC控制，變頻器拖動電機在1500r/min到3000r/min之間運行，電機運行速度根據所需制冷量的變化而變化，以滿足實際生產需求，儀表等。
項目的亮點、難點或挑戰，ABB優勢

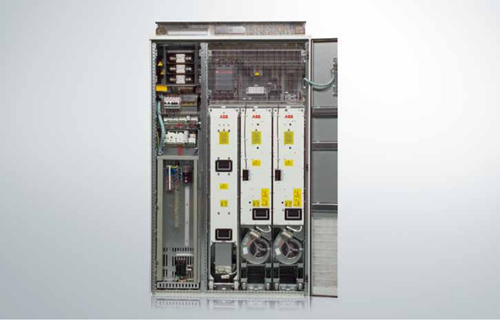

ACS800-37是柜體式低諧波傳動。它配有內置主動式整流模塊和進線側濾波器。通過上述措施，傳動單元在電網上產生極低的諧波（總諧波不超過5.0%），即使在薄弱的電網上，也遠遠超過IEEE519標準。ACS800-37提供了一個簡單易行的、緊湊的解決方案來滿足迫切的電力質量標準。
ACS800-37不需要一個專門的多脈波變壓器，因此電纜線路更簡單，占用空間更少。諧波消除性能也比12和18多脈波變壓器方案更優越,還能處理供電電網電壓不平衡或其它故障。ACS800-37無需有源或無源的外部濾波器，因此十分簡單和緊湊。ACS800-37的另外一個優點是在運行時的功率因數近似為1。
.png)
客戶得到的益處
經過分別調整變頻器整流側及逆變側參數，變頻器運行正常，在設備進行帶載運行后，在變頻器基本接近滿載的條件下用專用監測設備對供電線路進行了監測，結果表明電網內總諧波不超過5.0%，完全實現設計要求。
